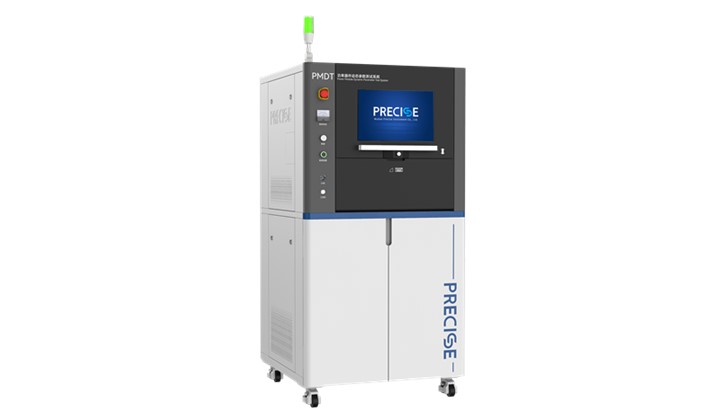

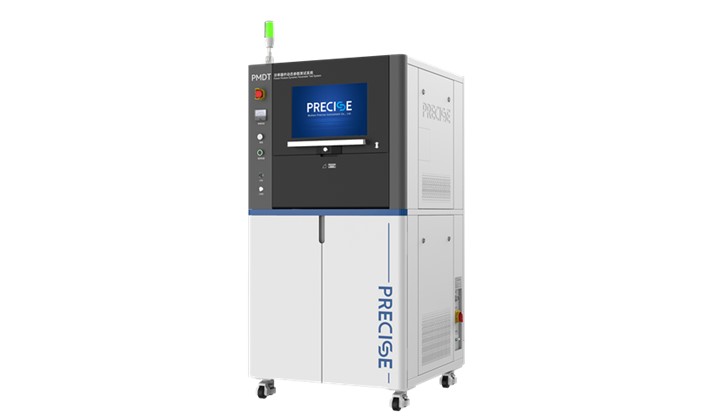

PMDT功率器件動態參數測試系統

8359

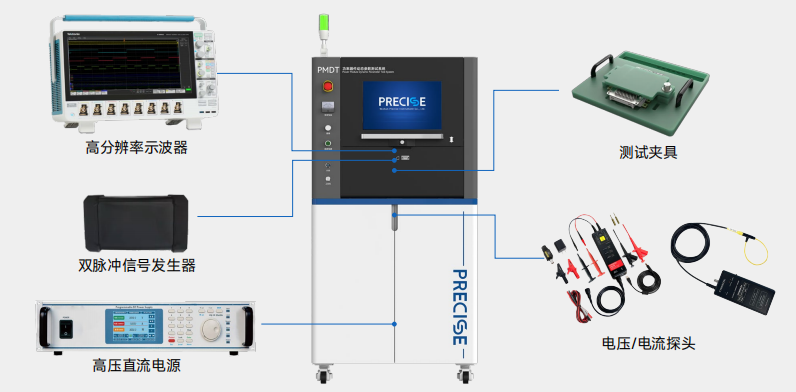

PMDT電率器材動圖指標軟件側量圖片體系也是款專用的于MOSFET、IGBT、SiC MOS等器材的動圖指標軟件側量圖片，夠穩定管理方便快捷的的軟件側量圖片電率器材的控制開關怎么延時和損耗量，評定器材的穩定管理操作區，對器材和安裝驅動線路的不導通確保形態實施核驗，側量電率器件的雜散電感。體系化關鍵由雙脈沖造成的電磁波進行器，好成績辨率示波器，壓力電流量溫度探頭，壓力電源模塊、母線濾波電容、低雜感母排、一鍵化測量圖片app軟件及配套設施測量圖片公裝分為。體系化配有許多種測量圖片推動板，可遍及旋鈕因素測量圖片、柵極帶電粒子測量圖片、擊穿測量圖片、雪崩測量圖片等，單筆測量圖片就行了達到旋鈕特征參數及反向的方式給回灰復特征參數測量圖片；可及時存放測量圖片但是及正弦波形折線，一鍵形成測量圖片報告單。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

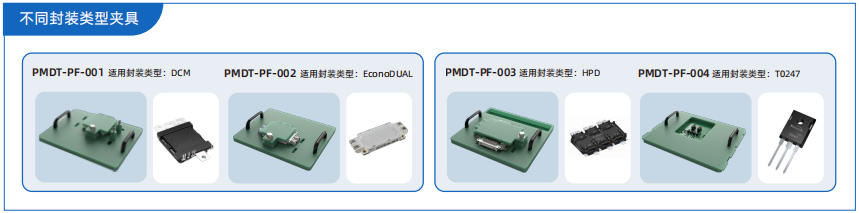

測試夾具

采取市場上其他二極管封裝分類的瓦數光電器件，如IGBT、SiC、MOS等貨品，普賽斯展示成套測驗車床夾具化解改進方案，快速可用于T0單管，半橋模組等貨品的測驗

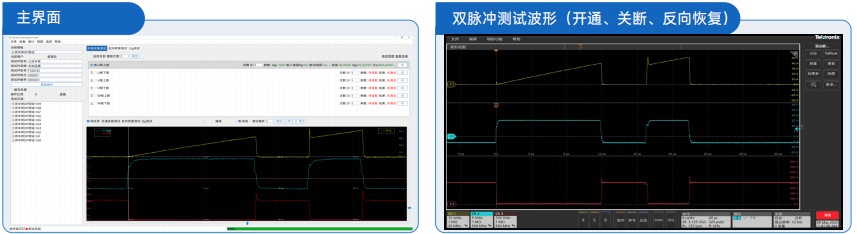

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(9個): 服務器帶寬 100M，分度值 30AIc(8個): 上行速率 30M，示值 300A Icsc(3個): 帶寬使用 30M，測量范圍 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(個)：下行帶寬 100M，示值 30AIc(2個)：網絡帶寬 30M，分度值 1200A Icsc(8個)：資源帶寬 30M，示值 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(6個): 傳輸速率 100M，示值 30AIc(2個): 帶寬使用 30M，測量范圍 3000A Icsc(8個): 上行速率 30M，測量范圍 12kA
